多端口网络损伤仿真

可实现任意端口间损伤的网络损伤仿真系统

在各类网络损伤仿真应用当中有一类应用要求仿真系统具备多个终端设备的接入能力,并且能够在任意两个终端之间形成损伤链路,文展科技为客户定制开发的可实现任意端口间损伤的网络损伤仿真系统正是基于这一需求研制而成。该系统用于为验证被测系统在不良的网络条件下的性能表现提供网络仿真环境。被测系统具有48台终端主机,要求损伤仿真系统可在任意两台主机之间形成指定的网络损伤。


可在任意终端之间形成损伤链路

根据上述特性要求可以看出,项目中需要的损伤仿真链路数较多,并且各损伤端口间需要具备数据交换的能力,目前市面上存在的网络损伤仪无法达到上述要求。

为了实现项目中要求的损伤仿真能力,文展科技结合已有的产品技术为客户定制开发了单机具备12条损伤链路的网络损伤仿真设备WS1012和一套可满足客户需求的设备级联配套系统,为客户提供了一套完整的具备数据交换能力的高端口密度点对点网络损伤仿真系统。


多端口网络损伤仿真系统

  • 系统特点

  1. 系统支持48台终端接入(可扩展至支持192个终端)

  2. 可在任意两个终端之间形成通信链路并在链路上生成多种网络损伤

  3. 链路具备双向损伤仿真能力

  4. 具备固定时延、抖动时延、丢包、重复报文、报文乱序、插入报文、生成背景流量、指定报文内容修改等损伤功能

系列验证测试表明,多端口网络损伤仿真系统充分满足了客户对于任意两终端之间生成损伤流量的要求,对于验证和改进被测系统在非理想网络环境下的性能表现起到了必不可少的作用,同时也为后续同类型系统的研发提供了高效的测试环境。

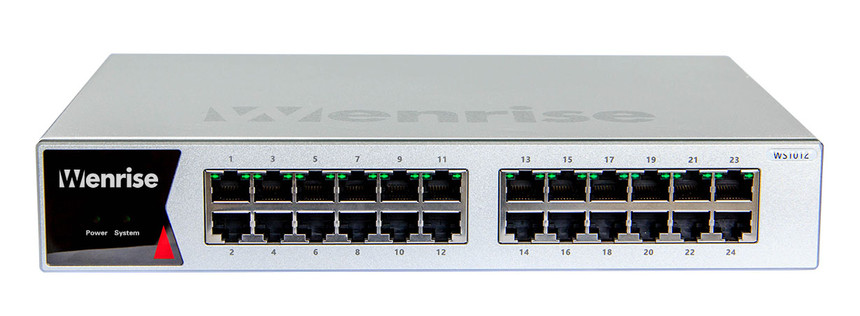

  • WS1012网络损伤仿真仪


产品型号WS1012
物理接口10/100/1000M  RJ45 × 24
尺寸259mm × 183.6mm  × 44mm
最大功率30W
工作温度0 - 35℃
工作湿度20% - 85%,相对湿度
扩展支持多机箱级联
损伤测试功能
链路资源单台设备最多支持12条单向损伤链路,单客户端最多支持4台设备同时操作
时延·100Mbps速率最大支持10s,1000Mbps速率最大支持1s
·支持时延抖动
·支持针对特定报文生成时延
丢包·支持随机丢包,可按固定比例或抖动比例产生丢包
·支持循环丢包,可指定循环周期及丢包个数
·可按匹配条件选择特定报文产生丢包
重复报文·支持固定比例或抖动比例生成重复报文
·可按匹配条件生成重复报文
报文乱序·按照设定比例生成报文乱序
·可按照设定的时延范围随机生成报文乱序
·可针对特定报文生成乱序
插入报文·可设置插入报文参数及插入报文速率
·可插入超短帧/超长帧(报文长度范围19-16k Bytes)
·可构造FCS错误帧
修改报文·可按照设定比例针对全部报文或指定报文进行修改
·可按照固定模板及自定义模板修改报文内容
背景流量·支持按照端口速率比例生成背景流量
·提供流量生成模板,可设置背景流量的报文内容
统计信息·提供时延、丢包、重复、乱序、插包、修改等报文数量的实时统计信息
·提供基于链路方向的收发报文统计信息(包含背景流量报文)
