产品中心

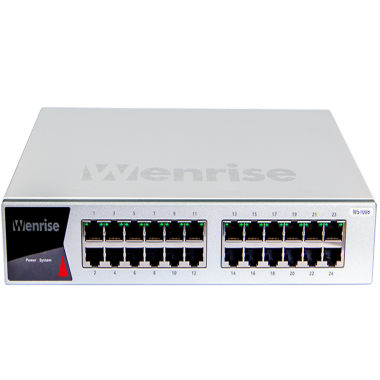

WS1008网络损伤测试仪

产品型号:
WS1008
功能1:
网络损伤仿真
端口类型:
RJ45 10/100/1000M
功能2:
冗余链路测试
端口数量:
24
功能3:
基础流量测试
  • 产品概述
  • 产品参数
  • 产品功能


WS1008网络损伤测试仪具备高性能的网络损伤仿真功能、冗余链路测试功能和线速流量生成功能,提供了综合性的网络系统测试方案,可充分测试、验证网络系统的抗损伤能力、链路切换能力及数据转发能力。为高可靠性网络系统提供有效的测试支撑。

  • 网络损伤仿真功能具备时延、乱序、丢包、插包、重复报文、修改报文、背景流量、生成误码、带宽限制等多种损伤仿真能力,通过灵活的损伤参数配置可制造出真实的广域网环境下的各类数据损伤。

  • 冗余链路测试功能提供链路高速通断能力和精确的切换时间测量能力,具备主备链路自动交替切换功能,可以让用户轻松验证主备链路的切换性能,为验证和改进冗余网络系统提供充分依据。

  • 流量生成功能提供10/100/1000M端口线速流量生成能力,可用于各类网络设备的压力测试,充分验证被测设备的数据转发能力。


产品型号WS1008
物理接口10/100/1000M  RJ45 × 24
尺寸259mm × 183.6mm  × 44mm
最大功率25W
工作温度0 - 35℃
工作湿度20% - 85%,相对湿度
扩展支持多机箱级联
损伤测试功能
链路资源单台设备最多支持4条损伤链路,单客户端最多支持4台设备同时操作
时延·100Mbps速率最大支持10s,1000Mbps速率最大支持2s
·支持时延抖动
·支持针对特定报文生成时延
丢包·支持随机丢包,可按固定比例或抖动比例产生丢包
·支持循环丢包,可指定循环周期及丢包个数
·可按匹配条件选择特定报文产生丢包
重复报文·支持固定比例或抖动比例生成重复报文
·可按匹配条件生成重复报文
报文乱序·按照设定比例生成报文乱序
·可按照设定的时延范围随机生成报文乱序
·可针对特定报文生成乱序
插入报文·可设置报文内容并按指定速率插入特定报文
·报文长度可设置为随机长度或固定长度且固定长度下可设置超短帧/ 超长帧(报文长度范围19-16k Bytes)
·报文的净荷内容可设为00、5A、FF 和随机共4 种类型
·可构造FCS 错误帧
修改报文·可按照设定比例针对全部报文或指定报文进行修改
·可按照固定模板及自定义模板修改报文内容
背景流量·支持按照端口速率比例生成背景流量
·提供流量生成模板,可设置背景流量的报文内容
带宽限制·可按照设定比例精确限制流量带宽
·比例值范围0.01%-100%
生成误码
·可按照指定比例精确构造误码
·误码率设定范围10-2-10-10
统计信息·提供时延、丢包、重复、乱序、插包、修改等报文数量的实时统计信息
·提供基于链路方向的收发报文统计信息(包含背景流量报文)
冗余链路测试
链路资源单台设备最多支持6对(12条)冗余链路,单客户端最多支持4台设备同时操作
主备链路切换测量精度20ns
链路通断时延≤20ns
通断切换模式·单链路手动切换
·多链路自动循环切换
·主备链路交替循环切换
数据包捕获每次链路由连通到断开时,自动缓存该链路最后的双向各3个数据包
基础流量测试
流量生成·可线速生成24口10/100/1000M流量
·可基于端口调速
·可设置源MAC地址、目的MAC地址、帧长及净荷内容
流量统计·可基于端口统计数据流量
·统计项包括接收报文数、发送报文数、接收速率、发送速率、FCS错包



网络损伤仿真




  • 提供8口4链路双向仿真功能

  • 具备丰富的损伤功能并可精确实现线速流量下的损伤仿真

  • 对全部报文或特定报文进行延迟转发,可实现抖动时延

  • 对全部报文或特定报文按设定比例进行丢弃、重复、乱序、修改等损伤处理

  • 可按照设定速率插入特定内容的报文,支持超长帧、超短帧和FCS错帧的构造和插入

  • 可按照设定速率插入特定内容的背景数据流量

  • 可按照设定比例限定带宽

  • 可按照设定比例生成误码




冗余链路测试




  • 串接在网络系统中,可通过软件实时控制以太网链路的通断,模拟通信链路的物理故障

  • 对于具有主、备链路的冗余网络系统,可精确测量主、备链路的切换时间

  • 具备主备链路自动交替切换功能,可实现多路主备链路的自动循环通断测试

  • 可长期串接在网络系统中,默认状态下数据直接透传,不影响原系统的正常工作

  • 广泛适用于通过以太网承载的试验系统、调试系统、测试系统




基础流量测试




  • 提供24 × 10/100/1000M RJ45端口,可生成线速流量

  • 可基于端口调速

  • 可设置源MAC 地址、目的MAC 地址、帧长及净荷内容

  • 可基于端口统计数据流量

  • 统计项包括接收报文数、发送报文数、接收速率、发送速率、FCS 错包
