WN504网络损伤测试卡

产品型号：
WN504
功能1：
网络损伤仿真
端口类型：
RJ45 10/100/1000M
功能2：
基础流量测试
端口数量：
4
功能3：
网络环回器
总线类型：
PCI-E Gen2 ×4
功能4：
多端口网卡
申请试用
  • 产品概述
  • 产品功能
  • 产品参数

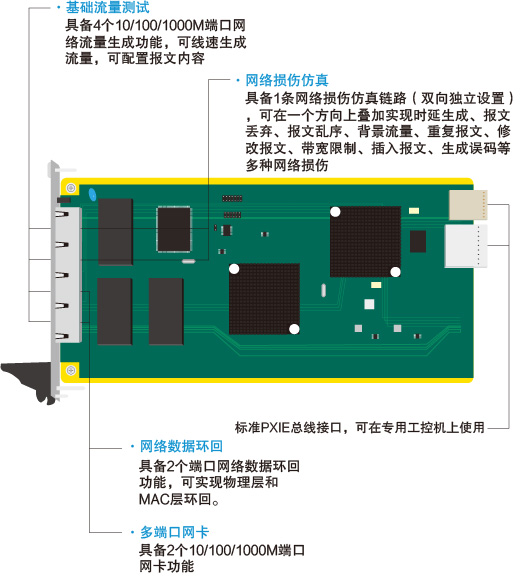

WN504 多功能网络损伤测试卡是一款融合网络损伤仿真、网络流量测试、网络数据环回和多端口网卡功能的综合型网络仿真及测试设备。可满足多种网络测试需求，并且支持多种功能融合使用，为网络设备和网络系统的多种验证和测试需求提供了更加便捷的测试方案。简单易用的操作界面极易上手，在最大限度的降低测试成本的同时也显著提高了测试效率。






网络损伤仿真




  • 提供2口1链路双向仿真功能

  • 具备丰富的损伤功能并可精确实现线速流量下的损伤仿真

  • 对全部报文或特定报文进行延迟转发，可实现抖动时延

  • 对全部报文或特定报文按设定比例进行丢弃、重复、乱序、修改等损伤处理

  • 可按照设定速率插入特定内容的报文，支持超长帧、超短帧和FCS错帧的构造和插入

  • 可按照设定速率插入特定内容的背景数据流量

  • 可按照设定比例限制链路带宽

  • 可按照设定比例生成误码


基础流量测试




  • 提供4 × 10/100/1000M RJ45端口，可生成线速流量

  • 可基于端口调速

  • 可设置源MAC 地址、目的MAC 地址、帧长及净荷内容

  • 可基于端口统计数据流量

  • 统计项包括接收报文数、发送报文数、接收速率、发送速率、FCS 错包


环回器与网卡功能


P3、P4口可作为物理层/MAC层环回器使用



P3、P4口可作为千兆网卡接口使用


WN504的P3、P4两个端口具备以太网环回器功能，可提供物理层数据环回和MAC层数据环回功能，可单独作为以太网环回器使用，也可配合测试卡的损伤和流量能实现多场景融合测试。与此同时，P3、P4口也可以做为千兆网卡适配器端口使用，从而为软硬件系统调试带来更多便利。



产品型号WN504
物理接口10/100/1000M  RJ45 × 4
连接器类型
CPCI/VPX/PXI-e
尺寸175mm × 100mm
最大功率10W
工作温度0 - 35℃
工作湿度20% - 85%，相对湿度
损伤测试功能
链路资源单测试卡支持1条损伤链路，单客户端最多支持3张测试卡同时操作
时延·100Mbps速率最大支持10s，1000Mbps速率最大支持2s
·支持时延抖动
·支持针对特定报文生成时延
丢包·支持随机丢包，可按固定比例或抖动比例产生丢包
·支持循环丢包，可指定循环周期及丢包个数
·可按匹配条件选择特定报文产生丢包
重复报文·支持固定比例或抖动比例生成重复报文
·可按匹配条件生成重复报文
报文乱序·按照设定比例生成报文乱序
·可按照设定的时延范围随机生成报文乱序
·可针对特定报文生成乱序
插入报文·可设置报文内容并按指定速率插入特定报文
·报文长度可设置为随机长度或固定长度且固定长度下可设置超短帧/超长帧（报文长度范围19-16k Bytes）
·报文的净荷内容可设为00、5A、FF和随机共4种类型
·可构造FCS错误帧
修改报文·可按照设定比例针对全部报文或指定报文进行修改
·可按照固定模板及自定义模板修改报文内容
背景流量·支持按照端口速率比例生成背景流量
·提供流量生成模板，可设置背景流量的报文内容
带宽限制·可按照设定比例精确限制流量带宽
·比例值范围0.01-100%
生成误码
·可按照指定比例精确构造误码
·误码率设定范围10-2-10-10
统计信息·提供时延、丢包、重复、乱序、插包、修改等报文数量的实时统计信息
·提供基于链路方向的收发报文统计信息（包含背景流量报文）
基础流量测试
流量生成·可线速生成4口10/100/1000M流量
·可基于端口调速
·可设置源MAC地址、目的MAC地址、帧长及净荷内容
流量统计·可基于端口统计数据流量
·统计项包括接收报文数、发送报文数、接收速率、发送速率、FCS错包
网卡/环回功能
环回功能·具备2端口网络流量环回功能
·支持物理层环回
·支持MAC层环回
网卡功能
·具备2×10/100/1000M端口以太网卡功能
其他
Immulator-Lite
客户端软件		·支持系统：Windows XP，Windows 7，Windows 10
·最多可支持3张测试卡同时使用
