WT2100网络损伤测试仪

产品型号:
WT2100
模式1:
网络损伤仪
端口类型:
RJ45 10/100/1000M
模式2:
网络测试仪
端口数量:
24
模式3:
冗余链路测试仪
  • 产品概述
  • 产品功能
  • 产品参数

羿网通WT2100是一款集网络损伤仪、网络测试仪和冗余链路测试仪为一体的多功能仪器。

产品亮点

单机融合多项功能


各功能模式之间可灵活切换
1U高度便携机箱
无风扇静音设计







支持管理口断线恢复
损伤仿真和流量测试功能可同时运行
每端口可独立设置非标准前导码
通过以太网开关控制端口的物理通断









  • 网络损伤仪具备时延、乱序、丢包、重复报文、修改报文、背景流量、生成误码、带宽限制等多种损伤仿真能力,通过灵活的损伤参数配置可制造出真实的广域网环境下的各类数据损伤。

  • 网络测试仪提供10/100/1000M端口线速流量生成能力,单端口最大支持64条流,支持高性能和高端口密度两种测试模式,支持RFC2544测试套件,适用于多种网络设备测试场景。

  • 冗余链路测试仪提供链路自动通断能力和精确的切换时间测量能力,可实现主备链路自动交替切换,可以轻松验证主备链路的切换性能,为验证和改进冗余网络系统提供充分依据。




网络损伤仪模式




  • 提供8口4链路双向仿真功能

  • 具备丰富的损伤功能并可精确实现线速流量下的损伤仿真

  • 可对全部报文或按设定条件对特定报文生成时延,可实现抖动时延

  • 可对全部报文或按设定条件对特定报文按比例产生丢弃、重复、乱序、修改等损伤

  • 可按照设定速率插入特定内容的报文,支持超长帧、超短帧和FCS错帧的构造和插入

  • 可按照设定比例限定可用带宽,支持带宽抖动

  • 可按照设定比例生成误码




网络测试仪模式




  • 具备24个10/100/1000M RJ45网络接口

  • 提供网络流量线速收发能力

  • 提供业界领先的调速精度

  • 单端口最大支持64条独立流

  • 可实现同一端口下各条流的独立启停

  • 流量可基于端口或基于流调速

  • 每条流具有6个跳变域,轻松实现单条流模拟多个终端设备

  • 提供多种常见协议模板,支持报文自定义编辑

  • 可生成超短帧、巨型帧

  • 支持自定义前导码

  • 可生成FCS错误报文

  • 测试仪支持脱机运行,管理口断线后测试流量仍可保持正常收发,客户端

    软件重新连接后可接续保持运行状态的各项测试

  • 单个客户端软件最多可同时管理4台测试仪,提供更高端口密度的测试能力

  • 提供API接口,便于二次开发



冗余链路测试仪模式




  • 串接在网络系统中,可通过软件实时控制以太网链路的通断,模拟通信链路的物理故障

  • 对于具有主、备链路的冗余网络系统,可精确测量主、备链路的切换时间

  • 具备主备链路自动交替切换功能,可实现多路主备链路的自动循环通断测试

  • 可长期串接在网络系统中,默认状态下数据直接透传,不影响原系统的正常工作

  • 广泛适用于通过以太网承载的试验系统、调试系统、测试系统




产品型号WT2100
物理接口10/100/1000M  RJ45 × 24
尺寸259mm × 183.6mm × 44mm
最大功率30W
工作温度0 - 35℃
工作湿度20% - 85%,相对湿度





功能模式网络损伤仪
链路资源
  • 单台设备最多支持4条损伤链路(双向独立设置),单客户端最多支持4台设备同时操作

链路模式
  • 每条链路的两个方向可独立配置损伤功能,各损伤功能可独立启停并可叠加使用

  • 可选择是否滤除线路上的FCS错误报文

时延固定时延

时延范围:0.01ms-120s

线速流量时延性能:100Mbps速率下最大40s;1000Mbps速率下最大4s

抖动时延

抖动范围:0.01ms-120s

抖动周期:1ms-2500s

抖动模型:均匀递增/均匀递减/向均值收敛/向最值发散/正弦抖动/双通道/自定义

丢包固定比例丢包比例范围:0.001-100%
抖动比例丢包

抖动范围:0.001-100%

抖动模型:均匀递增/均匀递减/向均值收敛/向最值发散/正弦抖动/双通道/自定义

循环丢包周期范围:1-131071
重复报文固定比例重复比例范围:0.001-100%
抖动比例重复

抖动范围:0.001-100%

抖动模型:均匀递增/均匀递减/向均值收敛/向最值发散/正弦抖动/双通道/自定义

报文乱序乱序比例比例范围:0.001-100%
乱序报文时延时延范围:0.01ms-120s
背景流量报文速率速率范围:0.001-100%
报文内容

协议类型:Ethernet,IP,UDP

帧长类型:固定,随机

帧长范围:19-16383 Bytes

净荷类型:固定,随机

报文造错:可选择是否生成FCS错包
修改报文修改比例比例范围:0.001-100%
模板修改支持协议:EthernetII,IP,UDP,TCP,VLAN(支持二层VLAN),MPLS
自定义修改

修改方式:指定修改位置及内容

修改资源:12个独立字节,每个字节具备独立掩码,可按位修改

带宽限制固定带宽带宽范围:0.001-100%
抖动带宽

抖动范围:0.001-100%

抖动周期:1ms-2500s

生成误码固定误码率误码率范围:10-2-10-14
报文匹配支配匹配的损伤功能时延、丢包、重复、乱序、修改报文
匹配方式

模板匹配:源/目的MAC、帧类型、源/目的IP、UDP源/目的端口号、TCP源/目的端口号、VLAN ID、VLAN优先级(支持二层VLAN)、MPLS标签、MPLS TC

自定义匹配:指定匹配位置及内容

统计信息基于通道的损伤统计统计项:时延、丢包、重复、乱序、背景流、修改、误码报文数量的实时统计信息
基于通道的流量统计

统计项:接收报文数、发送报文数、接收报文速率(fps、bps、百分比)、发送报文速率(fps、bps、百分比)、接收FCS错包数

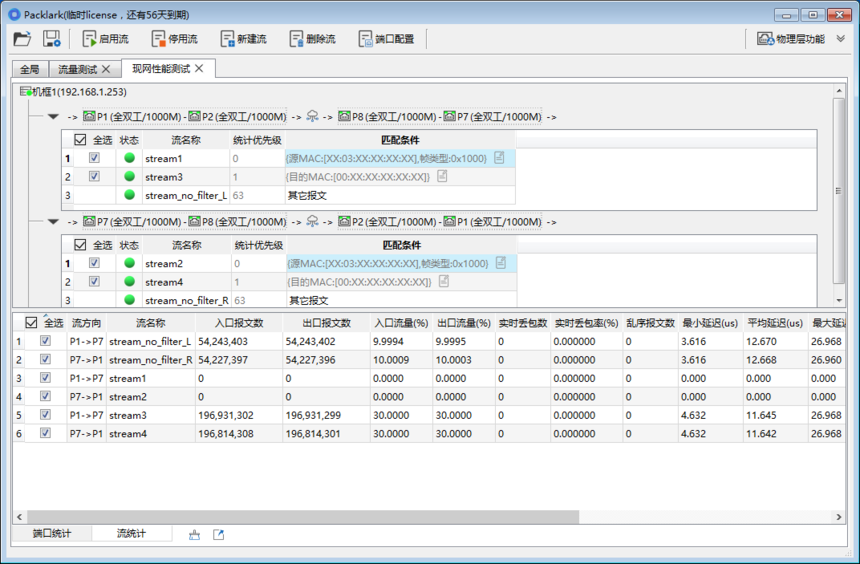

提供基于通道的收发报文图形化统计信息

其他
  • 图形化界面

  • 提供API接口


功能模式8端口标准网络测试仪24端口基础网络测试仪
端口类型8×10/100/1000M RJ4524×10/100/1000M RJ45
端口调速每端口最大支持64条流每端口最大支持32条流
流调速每端口最大16条流-
协议类型EthernetII、IP、APR、UDP、TCP、多层VLAN、自定义EthernetII、IP、APR、UDP、多层VLAN、自定义
跳变域每条流具有6个跳变域,支持源/目的MAC,源/目的IP,两层VLAN   ID的跳变。-
端口统计信息发送报文数,接收报文数,每秒发送报文数(fps),每秒接收报文数(fps),每秒发送比特数,每秒接收比特数,接收FCS错误报文数
    接收过滤报文数,接收过滤报文速率,净荷校验错误报文数
发送报文数,接收报文数,每秒发送报文数(fps),每秒接收报文数(fps),每秒发送比特数,每秒接收比特数,接收FCS错误报文数
流统计信息发送报文数,接收报文数,每秒发送报文数(fps),每秒接收报文数(fps),每秒发送比特数,每秒接收比特数,最小时延,平均时延,最大时延
    实时丢包数,实时丢包率,净荷校验错误报文数,乱序报文数,最小时延抖动,平均时延抖动,最大时延抖动
发送报文数,接收报文数,每秒发送报文数(fps),每秒接收报文数(fps),每秒发送比特数,每秒接收比特数,最小时延,平均时延,最大时延
净荷校验支持基于端口和流的净荷错误报文统计-
过滤统计支持基于端口的报文过滤统计-
启停方式各条流均可独立启停
发送方式连续、突发(单次或多次)、定时发送
帧长类型固定,随机,递增
帧长范围19-16383字节
净荷内容循环,随机,递增
错包生成可基于流生成FCS错误报文
FCS错误统计支持基于端口的FCS错误报文统计
地址学习按照流量配置自动生成二层和三层地址学习报文
端口开关每端口具有独立的以太网开关,可通过软件控制各端口的物理通断
自定义前导码支持基于端口设置自定义的前导码
离线运行客户端与设备断开连接不影响测试项运行,重新连接后各项配置及统计信息不会丢失
多机箱操作单个客户端软件可同时操作多台设备
测试套件RFC2544
其他
  • 图形化界面

  • 提供API接口


功能模式冗余链路测试仪
链路资源单台设备支持2对(4条)主备链路,单客户端最多支持4台设备同时操作
主备链路切换测量精度20ns
链路通断时延≤20ns
通断切换模式
  • 单链路手动切换

  • 多链路自动循环切换

  • 主备链路交替循环切换

统计每次链路由连通到断开时,自动缓存该链路最后的双向各3个数据包
