| 单机融合多项功能 |
| 各功能模式之间可灵活切换 |
| 1U高度便携机箱 |
| 无风扇静音设计 |
|
|
|
|
|
|
| | 支持管理口断线恢复 |
| 损伤仿真和流量测试功能可同时运行 |
| 每端口可独立设置非标准前导码 |
| 通过以太网开关控制端口的物理通断 |
| 功能模式 | 可选端口组合 | | 网络损伤仪模式 | 4×1G RJ45 + 4×1G SFP | | 标准网络测试仪模式 | 4×1G RJ45 + 4×1G SFP， 4×1G RJ45 + 2×10G SFP+， 4×10G SFP+ | | 基础网络测试仪模式 | 16×1G RJ45 + 4×1G SFP， 16×1G RJ45 + 4×2.5G SFP， 12×1G RJ45 + 4×10G SFP+ | | 网络损伤仪+网络测试仪模式 | 2×1G RJ45 + 2×1G SFP网络损伤仪 + 2×1G RJ45 + 2×1G SFP标准网络测试仪， | | 冗余链路测试仪模式 | 8×1G RJ45 |
网络损伤仪模式 |
| 具备1G端口双向损伤仿真功能 具备丰富的损伤功能并可精确实现线速流量下的损伤仿真 可对全部报文或按设定条件对特定报文生成时延，可实现抖动时延 可对全部报文或按设定条件对特定报文按比例产生丢弃、重复、乱序、修改等损伤 可按照设定速率插入特定内容的报文，支持超长帧、超短帧和FCS错帧的构造和插入 可按照设定比例限定可用带宽，支持带宽抖动 可按照设定比例生成误码
| 网络测试仪模式 |
|
具备16个10/100/1000M RJ45接口和4个1G/2.5G/10G SFP+接口
提供网络流量线速收发能力 提供业界领先的调速精度 单端口最大支持64条独立流 可实现同一端口下各条流的独立启停 流量可基于端口或基于流调速 每条流具有6个跳变域，轻松实现单条流模拟多个终端设备 提供多种常见协议模板，支持报文自定义编辑 可生成超短帧、巨型帧 支持自定义前导码 可生成FCS错误报文 具备针对网关类设备的智能化测试方案 测试仪支持脱机运行，管理口断线后测试流量仍可保持正常收发，客户端 软件重新连接后可接续保持运行状态的各项测试 单个客户端软件最多可同时管理4台测试仪，提供更高端口密度的测试能力 支持多用户同时使用同一台设备，提高资源利用率 提供API接口，便于二次开发
| 冗余链路测试仪模式 |
| 串接在网络系统中，可通过软件实时控制以太网链路的通断，模拟通信链路的物理故障 对于具有主、备链路的冗余网络系统，可精确测量主、备链路的切换时间 具备主备链路自动交替切换功能，可实现多路主备链路的自动循环通断测试
可长期串接在网络系统中，默认状态下数据直接透传，不影响原系统的正常工作 广泛适用于通过以太网承载的试验系统、调试系统、测试系统
|

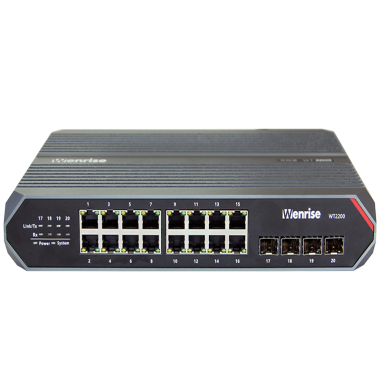

| 产品型号 | WT2200 | | 物理接口 | 10/100/1000M RJ45 × 16 +
1G/2.5G/10G SFP+ × 4 | | 尺寸 | 290mm × 190mm × 44mm | | 最大功率 | 20W | | 工作温度 | 0 - 45℃ | | 工作湿度 | ≤95%, 相对湿度 |
| 功能模式 | 网络损伤仪 | | 链路资源 | 单台设备具备: 单个客户端软件可以同时连接多台设备 单台设备支持多个客户端同时使用 | | 链路模式 | 每条链路的两个方向可独立配置损伤功能, 各损伤功能可独立启停并可叠加使用 | | 时延 | 固定时延 | 时延范围: 0.01ms-120s 线速流量时延性能: 100Mbps速率下最大40s；1000Mbps速率下最大4s | | 抖动时延 | 抖动范围: 0.01ms-120s 抖动周期: 1ms-2500s 抖动模型: 均匀递增/均匀递减/向均值收敛/向最值发散/正弦抖动/双通道/自定义 | | 丢包 | 固定比例丢包 | 比例范围: 0.001-100% | | 抖动比例丢包 | 抖动范围: 0.001-100% 抖动模型: 均匀递增/均匀递减/向均值收敛/向最值发散/正弦抖动/双通道/自定义 | | 循环丢包 | 周期范围: 1-131071 | | 重复报文 | 固定比例重复 | 比例范围: 0.001-100% | | 抖动比例重复 | 抖动范围: 0.001-100% 抖动模型: 均匀递增/均匀递减/向均值收敛/向最值发散/正弦抖动/双通道/自定义 | | 报文乱序 | 乱序比例 | 比例范围: 0.001-100% | | 乱序报文时延 | 时延范围: 0.01ms-120s | | 背景流量 | 报文速率 | 速率范围: 0.001-100% | | 报文内容 | 协议类型: Ethernet, IP, UDP 帧长类型: 固定, 随机 帧长范围: 1G端口: 19-16383 Bytes, 10G端口: 60-16383 Bytes 净荷类型: 固定, 随机 报文造错: 可选择是否生成FCS错包 | | 修改报文 | 修改比例 | 比例范围: 0.001-100% | | 模板修改 | 支持协议: EthernetII, IP, UDP, TCP, VLAN(支持二层VLAN), MPLS | | 自定义修改 | 修改方式: 指定修改位置及内容 修改资源: 12个独立字节, 每个字节具备独立掩码, 可按位修改 | | 带宽限制 | 固定带宽 | 带宽范围: 0.001-100% | | 抖动带宽 | 抖动范围: 0.001-100% 抖动周期: 1ms-2500s | | 生成误码 | 固定误码率 | 误码率范围: 10-2-10-14 | | FCS错包过滤 | 可选择是否滤除线路上的FCS 错误报文 | | 端口开关 | | | 自定义前导码 | 千兆端口支持基于端口设置自定义的前导码 | | 报文匹配 | 支配匹配的损伤功能 | 时延、丢包、重复、乱序、修改报文 | | 匹配方式 | 模板匹配: 源/目的MAC、帧类型、源/目的IP、UDP源/目的端口号、TCP源/目的端口号、VLAN ID、VLAN优先级(支持二层VLAN)、MPLS标签、MPLS TC 自定义匹配: 指定匹配位置及内容 范围匹配: 丢包功能可对指定字节按照设定的数值范围进行匹配 | | 统计信息 | 基于通道的损伤统计 | 统计项: 时延、丢包、重复、乱序、背景流、修改、误码报文数量的实时统计信息 | | 基于通道的流量统计 | 统计项: 接收报文数、发送报文数、接收报文速率(fps、bps、百分比)、发送报文速率(fps、bps、百分比)、接收FCS错包数 提供基于通道的收发报文图形化统计信息 | | 多机箱操作 | 单个客户端软件可同时操作4台设备 | | 多客户端操作 | 多用户可同时使用同一台设备 | | 其他 | |
| 功能模式 | 标准网络测试仪 | 基础网络测试仪 | | 端口类型 | 三种端口数量可按模式切换
| 两种端口数量可按模式切换
16 × 1G RJ45 + 4 × 1G SFP 16 × 1G RJ45 + 4 × 2.5G SFP 12 × 1G RJ45 + 4 × 10G SFP+
| | 端口调速 | 每端口最大支持64条流 | 每端口最大支持24条流 | | 流调速 | 每端口最大支持64条流 | 每端口最大支持24条流 | | 协议类型 | EthernetII、IP、APR、UDP、TCP、多层VLAN、自定义 | EthernetII、IP、APR、UDP、多层VLAN、自定义 | | 跳变域 | 每条流具有6个跳变域, 支持源/目的MAC, 源/目的IP, 两层VLAN ID的跳变。 | - | | 端口统计信息 | 发送报文数, 接收报文数, 每秒发送报文数(fps), 每秒接收报文数(fps), 每秒发送比特数, 每秒接收比特数, 接收FCS错误报文 数接收过滤报文数, 接收过滤报文速率, 净荷校验错误报文数 | 发送报文数, 接收报文数, 每秒发送报文数(fps), 每秒接收报文数(fps), 每秒发送比特数, 每秒接收比特数, 接收FCS错误报文数 | | 流统计信息 | 发送报文数, 接收报文数, 每秒发送报文数(fps), 每秒接收报文数(fps), 每秒发送比特数, 每秒接收比特数, 最小时延, 平均时延, 最大时延 实时丢包数, 实时丢包率, 净荷校验错误报文数, 乱序报文数, 最小时延抖动, 平均时延抖动, 最大时延抖动 | 发送报文数, 接收报文数, 每秒发送报文数(fps), 每秒接收报文数(fps), 每秒发送比特数, 每秒接收比特数, 最小时延, 平均时延, 最大时延 | | 净荷校验 | 支持基于端口和流的净荷错误报文统计 | | 过滤统计 | 支持基于端口的报文过滤统计 | - | | 启停方式 | 各条流均可独立启停 | | 发送方式 | 连续、突发(单次或多次)、定时发送 | | 帧长类型 | 固定, 随机, 递增 | | 帧长范围 | 1G/2.5G端口: 46-16383字节 10G端口: 60-16383字节 | | 净荷内容 | 1G/2.5G端口: 固定, 随机, 递增 10G端口: 固定, 随机 | 固定, 随机 | | 错包生成 | 可基于流生成FCS错误报文 | | FCS错误统计 | 支持基于端口的FCS错误报文统计 | | 地址学习 | 按照流量配置自动生成二层和三层地址学习报文 | | 端口开关 | | | 自定义前导码 | 千兆端口支持基于端口设置自定义的前导码 | | 离线运行 | 客户端与设备断开连接不影响测试项运行, 重新连接后各项配置及统计信息不会丢失 | | 多机箱操作 | 单个客户端软件可同时操作4台设备 | | 多客户端操作 | 多用户可同时使用同一台设备 | | 测试套件 | RFC2544 | | 其他 | |
| 功能模式 | 冗余链路测试仪 | | 链路资源 | 单台设备支持2组(4条)主备链路, 单客户端最多支持4台设备同时操作 | 功能模式
| | | 链路切换时间测量精度 | 20ns | | 链路连通判定条件设定 | 任意报文/非广播报文/自定义条件 | | 通断切换模式 | 单链路手动切换 单链路自动循环切换 主备链路交替循环切换
|
|
|
