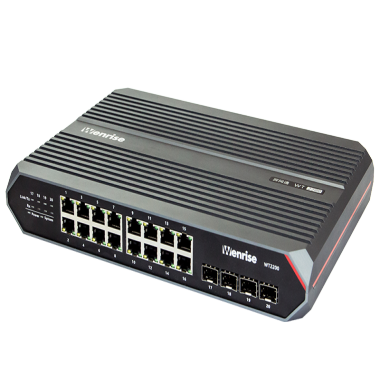

WT2200S网络损伤仪

产品型号:
WT2200S
端口类型:
RJ45/SFP+
功能:
网络损伤仪
链路数量:
4
  • 产品概述
  • 产品功能
  • 产品参数


单机融合多项功能
各功能模式之间可灵活切换
1U高度便携机箱
无风扇静音设计







支持管理口断线恢复
损伤仿真和流量测试功能可同时运行
每端口可独立设置非标准前导码
通过以太网开关控制端口的物理通断



  • 网络损伤仪具备时延、乱序、丢包、重复报文、修改报文、背景流量、生成误码、带宽限制等多种损伤仿真能力,通过灵活的损伤参数配置可制造出真实的广域网环境下的各类数据损伤。


功能模式可选端口组合
网络损伤仪模式

4×1G RJ45 + 4×1G SFP



网络损伤仪模式




  • 具备1G端口双向损伤仿真功能

  • 具备丰富的损伤功能并可精确实现线速流量下的损伤仿真

  • 可对全部报文或按设定条件对特定报文生成时延,可实现抖动时延

  • 可对全部报文或按设定条件对特定报文按比例产生丢弃、重复、乱序、修改等损伤

  • 可按照设定速率插入特定内容的报文,支持超长帧、超短帧和FCS错帧的构造和插入

  • 可按照设定比例限定可用带宽,支持带宽抖动

  • 可按照设定比例生成误码


产品型号WT2200
物理接口10/100/1000M RJ45 × 16 +
1G/2.5G/10G SFP+ × 4
尺寸290mm × 190mm × 44mm
最大功率20W
工作温度0 - 45℃
工作湿度≤95%,相对湿度


功能模式网络损伤仪
链路资源

单台设备具备2条1G电口+2条1G光口链路

链路模式

每条链路的两个方向可独立配置损伤功能,各损伤功能可独立启停并可叠加使用

时延固定时延

时延范围:0.01ms-120s

线速流量时延性能:100Mbps速率下最大40s;1000Mbps速率下最大4s

抖动时延

抖动范围:0.01ms-120s

抖动周期:1ms-2500s

抖动模型:均匀递增/均匀递减/向均值收敛/向最值发散/正弦抖动/双通道/自定义

丢包固定比例丢包比例范围:0.001-100%
抖动比例丢包

抖动范围:0.001-100%

抖动模型:均匀递增/均匀递减/向均值收敛/向最值发散/正弦抖动/双通道/自定义

循环丢包周期范围:1-131071
重复报文固定比例重复比例范围:0.001-100%
抖动比例重复

抖动范围:0.001-100%

抖动模型:均匀递增/均匀递减/向均值收敛/向最值发散/正弦抖动/双通道/自定义

报文乱序乱序比例比例范围:0.001-100%
乱序报文时延时延范围:0.01ms-120s
背景流量报文速率速率范围:0.001-100%
报文内容

协议类型:Ethernet,IP,UDP

帧长类型:固定,随机

帧长范围:1G端口:19-16383 Bytes,10G端口:60-16383 Bytes

净荷类型:固定,随机

报文造错:可选择是否生成FCS错包
修改报文修改比例比例范围:0.001-100%
模板修改支持协议:EthernetII,IP,UDP,TCP,VLAN(支持二层VLAN),MPLS
自定义修改

修改方式:指定修改位置及内容

修改资源:12个独立字节,每个字节具备独立掩码,可按位修改

带宽限制固定带宽带宽范围:0.001-100%
抖动带宽

抖动范围:0.001-100%

抖动周期:1ms-2500s

生成误码固定误码率误码率范围:10-2-10-14
FCS 错包过滤可选择是否滤除线路上的FCS 错误报文
端口开关
  • 端口1-8具有独立的以太网开关, 可通过软件控制各端口的物理通断

  • 可按照设定实现端口开关的自动循环通断切换并生成端口状态变化记录

自定义前导码千兆端口支持基于端口设置自定义的前导码
报文匹配支配匹配的损伤功能时延、丢包、重复、乱序、修改报文
匹配方式

模板匹配:源/目的MAC、帧类型、源/目的IP、UDP源/目的端口号、TCP源/目的端口号、VLAN ID、VLAN优先级(支持二层VLAN)、MPLS标签、MPLS TC

自定义匹配:指定匹配位置及内容

范围匹配:丢包功能可对指定字节按照设定的数值范围进行匹配

统计信息基于通道的损伤统计统计项:时延、丢包、重复、乱序、背景流、修改、误码报文数量的实时统计信息
基于通道的流量统计

统计项:接收报文数、发送报文数、接收报文速率(fps、bps、百分比)、发送报文速率(fps、bps、百分比)、接收FCS错包数

提供基于通道的收发报文图形化统计信息

多机箱操作单个客户端软件可同时操作4 台设备
多客户端操作多用户可同时使用同一台设备
其他
  • 图形化界面

  • 提供基于Python的API接口
