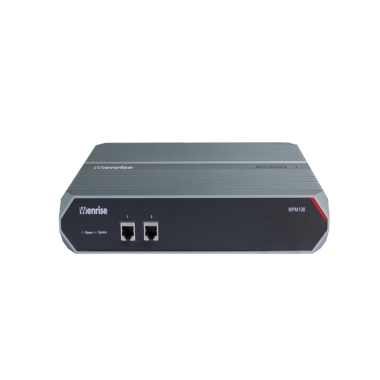

羿网通WPM100

功能1：
工控网络损伤仪
端口类型：
RJ45
端口数量：
2
申请试用
  • 文章内容
  • 产品功能
  • 产品参数


损伤链路可以双向独立设置
可根据配置灵活注入物理层故障
1U高度便携机箱
无风扇静音设计







支持 PROFIBUS-DP 和 MODBUS-RTU 协议损伤

提供基于链路的统计信息
单个客户端可同时管理多台测试仪
支持脱机运行




  •  WPM100 工控网络损伤仪是一款专业的工控网络损伤仿真设备，可以在工控网络线路上生成可配置的物理层损伤。


  • WPM100 工控网络损伤仪可为基于 PROFIBUS 和 MODBUS 的工控网络提供灵活的基于协议的故障注入功能，例如产生丢包、修改特定报文、产生误码等。


工控网络损伤仪模式




  • 链路的两个方向可独立配置损伤仿真功能，各损伤功能可独立启停并可叠加使用

  • 同时具备物理层损伤和协议层损伤功能

  • 物理层损伤支持开路、线间短路、对地短路、桥接故障模拟等功能；可配置串行阻抗和并行阻抗

  • 协议层损伤支持报文修改、丢包、生成误码

  • 每个通道具备两个6字节过滤器，并具有字节掩码

  • 支持PROFIBUS-DP,MODBUS-RTU协议损伤

  • 损伤链路具备高速收发及处理能力



产品型号WPM100
物理接口RJ45 × 2
尺寸290mm × 190mm × 44mm
最大功率20W
工作温度0 - 45℃
工作湿度≤95%，相对湿度


功能模式工控网络损伤仪

端口类型2路 RJ45接口（RS485）
链路模式 链路的两个方向可独立配置损伤功能，各损伤功能可独立启停并可叠加使用
支持协议PROFIBUS-DP,MODBUS-RTU
物理层损伤 线路连接异常 支持开路、线间短路、对地短路、桥接故障模拟
线路阻抗异常可配置串行阻抗和并行阻抗
协议层损伤
损伤类型
支持报文修改、丢包、生成误码
损伤注入模式
支持稳态注入、间歇注入、步进注入和队列注入
协议报文匹配
每个通道具备两个6字节过滤器，并具有字节掩码，可以按比特值匹配
统计信息 基于通道的损伤统计 统计项：误码数量、丢包数量、修改报文数量等实时统计信息
基于通道的流量统计

统计项：接收报文数、发送报文数、接收字节数、发送字节数、接收

             CRC检验错误数、接收总线错误数、接收字节检验错误数、

             Modbus接收超时错误数、Profibus接收数据格式错误数

多机箱操作 单个客户端软件可同时操作 4 台设备
其它

图形化界面

提供基于Python的API接口
